Манометр Крелла, 0-35 мм

Манометр Крелла относится к самым простым приборам для измерения давления газа, незначительно превышающего атмосферное давление. Это жидкостной манометр, он может быть заполнен ртутью, водой или силиконовым маслом. Силиконовое масло не смачивает стеклянную трубку и легче реагирует на изменения давления, чем ртуть.

Микроманометр Крелла рассчитан на измерение давления в диапазоне от 0 до 35 мм жидкостного столба. Отличается высокой точностью, т.к. жидкость по наклонному колену поднимается на большее расстояние.

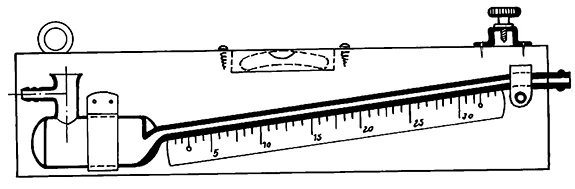

Прибор состоит из стеклянной трубки с двумя открытыми концами и резервуаром для жидкости. Трубка закреплена на основании в наклонном положении. Вдоль трубки идет шкала для отметок давления. Само основание закрепляется в точно горизонтальном положении, для этого есть регулировочный винт.

Один конец трубки подключается к системе, в которой требуется измерить давление газа, а второй конец является опорным, он соединен с атмосферным воздухом.

Трубка изготовлена из боросиликатного стекла.
