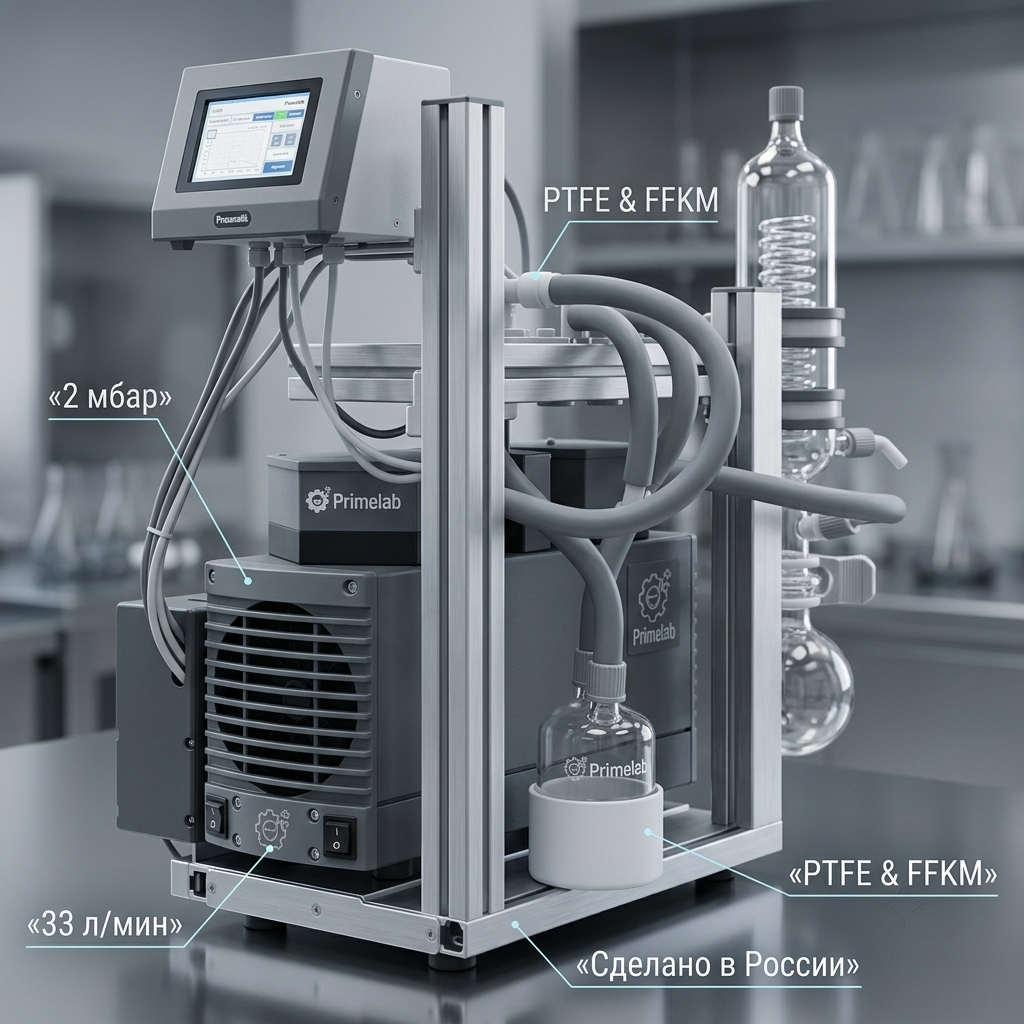

Химическая вакуумная станция Primelab VX-Compact Pro
Готовое модульное решение для непрерывной работы с агрессивными парами. Встроенный электронный регулятор, цифровой дисплей, стеклянный конденсатоотводчик собственного производства. Предельный вакуум 2 мбар, производительность 33 л/мин. Строгое соответствие габаритам 350x300x350 мм и массе до 15 кг.
Инженерное решение: модульная сборка
Primelab применяет модульный принцип: лучшие в своем классе компоненты собираются на компактном алюминиевом шасси. Стеклянный сепаратор изготавливается в собственном стеклодувном цеху компании.
Результат: Станция, которая строго соответствует техническому заданию по габаритам и весу, превосходит импортные аналоги по глубине вакуума (2 мбар вместо 5-6 мбар) и стоит на 40-50% дешевле при полном отсутствии зависимости от импортных поставок.
Состав станции: 4 модуля в едином корпусе
1. Насосный модуль
Модель: Primelab PL.HM02.IVAC
- Предельный вакуум: 2 мбар (4 мбар с газовым балластом)
- Производительность: 33 л/мин
- Материалы: PTFE + FFKM
- Инверторное управление
2. Модуль управления
Цифровой вакуумный контроллер Primelab
- Дисплей: LCD (текущее и заданное давление)
- Единицы измерения: мбар
- Шаг задания: 1 мбар
- Режимы: ручной / автоматический
3. Конденсатоотводчик
Стеклянный сепаратор собственного производства
- Материал: боросиликатное стекло + PTFE кран
- Дренажный стакан с визуальным контролем уровня
- 100% химическая стойкость
4. Шасси и охлаждение
Модульный каркас
- Габариты: 350 x 300 x 350 мм
- Масса: ~15 кг
- Охлаждение: воздушное (естественная конвекция)
- Питание: 220 В ±10%, 50 Гц, заземление
Технические характеристики
| Тип насоса | Двухголовочный мембранный, сухой, безмасляный, с инверторным управлением |
| Материалы проточной части | PTFE (камера), FFKM (клапаны) — устойчивость к кислотам, щелочам, органическим растворителям |
| Максимальная производительность | 33 л/мин (2 м³/ч) при атмосферном давлении |
| Предельный вакуум | 2 мбар (абс.) без газового балласта / 4 мбар с газовым балластом |
| Регулировка вакуума | Встроенный электронный регулятор, шаг 1 мбар |
| Защита от конденсата | Встроенный стеклянный конденсатоотводчик с дренажным стаканом и PTFE краном |
| Габаритные размеры (Ш x Г x В) | 350 x 300 x 350 мм |
| Масса | ~15 кг |
Инженерное преимущество: два режима вакуума
Мы указываем реальные параметры работы насоса в зависимости от режима, что критически важно для долговечности оборудования:
Режим глубокого вакуума (2 мбар)
Газовый балласт закрыт. Обеспечивает максимальную глубину откачки для работы с нелетучими средами, кратковременных процессов или систем с минимальным газовыделением.
Режим с газовым балластом (4 мбар)
Рекомендуется для непрерывной работы. Подача небольшого количества сухого воздуха предотвращает конденсацию паров растворителей (ацетон, спирты, эфиры) внутри насосной камеры. Незначительное повышение предельного давления до 4 мбар является физической нормой и гарантирует защиту PTFE-мембраны от агрессивного конденсата, многократно продлевая ресурс насоса.
Области применения
- Ротационное испарение агрессивных растворителей: спирты, кетоны, эфиры, кислоты с непрерывной откачкой паров.
- Вакуумная дистилляция: очистка веществ при контролируемом давлении.
- Химический синтез: непрерывная работа с агрессивными парами в реакционных установках.
- Фармацевтическое производство: получение АФИ с соблюдением требований GMP.
- Аналитические лаборатории: пробоподготовка для ВЭЖХ, масс-спектрометрии, электронной микроскопии.
Сравнение с импортными аналогами
| Параметр | Primelab VX-Compact Pro | KNF N 840 G + контроллер + сепаратор |
|---|---|---|
| Предельный вакуум | 2 мбар (4 мбар с ГБ) | 6 мбар |
| Производительность | 33 л/мин | 34 л/мин |
| Габариты (Ш x Г x В) | 350 x 300 x 350 мм | ~400 x 300 x 350 мм |
| Масса | ~15 кг | ~16-17 кг |
| Сепаратор | Стеклянный, собственного производства | Покупной PTFE (высокая стоимость) |
| Сервис в РФ | Склад в Мытищах, ремонт за 7-14 дней | Параллельный импорт, 3-6 месяцев |
| Стоимость | На 40-50% ниже | Высокая (насос + контроллер + сепаратор) |
Преимущества модульной сборки Primelab
- Полный цикл производства: Металлообработка, сборка, стеклодувный цех — всё в г. Мытищи. Отсутствие зависимостей от импортных поставщиков.
- Кастомизация под задачи: Возможность изменить объем дренажного стакана, добавить дополнительные штуцера, изменить расположение компонентов или установить другую модель насоса.
- Визуальный контроль конденсата: Стеклянный сепаратор позволяет видеть уровень накопленного конденсата и сливать его через PTFE кран без разборки системы.
- Ремонтопригодность: Каждый модуль заменяется отдельно. Не нужно отправлять всю станцию в сервис — достаточно заменить насос или контроллер.
- Соответствие 44-ФЗ / 223-ФЗ: Российское производство, сертификат "Сделано в России", идеальное решение для государственных закупок.
Коммерческие гарантии
- Российское производство: Завод в г. Мытищи, полный цикл разработки и изготовления.
- Гарантия: 12 месяцев на станцию в сборе.
- Сервис: Склад оригинальных запчастей в России, ремонт за 7-14 дней.
- Импортозамещение: Полное соответствие требованиям национальных программ.
- Техническая поддержка: Консультации инженеров по подбору и эксплуатации.
Соответствие нормативным методикам (Серия PL.HM)
Вакуумные мембранные насосы серий PL.HM01, PL.HM02, PL.HM03 (в исполнении с проточной частью из PTFE и клапанами из PTFE/FFKM) полностью соответствуют требованиям и рекомендованы для использования в следующих методиках:
- ГОСТ 6370-2018 «Нефть, нефтепродукты и присадки. Метод определения механических примесей». Сухой принцип работы исключает масляное загрязнение пробы. Химически стойкие клапаны PTFE/FFKM устойчивы к парам бензина, толуола и хлороформа.
- МИК № П4-04 М-0073 «Методика измерений массовой концентрации взвешенных частиц гравиметрическим методом». Стойкость к парам солей и сероводорода.
Характеристики и внешний вид могут быть изменены в ходе модернизации. Дизайн корпуса может незначительно отличаться в зависимости от партии производства, технические характеристики остаются неизменными.
